MKSHAPE (Express Tool)

形状快速显示相对简单的几何体。将单个形状的数据大小限制为 2200 字节。如果您创建了超过该限制的形状，MKSHAPE 将创建复杂的几何形状，以形成单个形状。若要列出这些“子形状”，请启动 SHAPE 命令，指定 ? 选项，并输入 *。

MKSHAPE 既不使用点也没有零长度线段。但是，您可以通过绘制非常短的线段并使用足以防止该线束段转换为 0（零）长度的较高分辨率，来获得点的效果。如果生成的形状中没有显示该短线段，则使用更高的分辨率值或更长的线段重试。

使用 SHAPE 命令将形状放置在图形中。

分辨率值

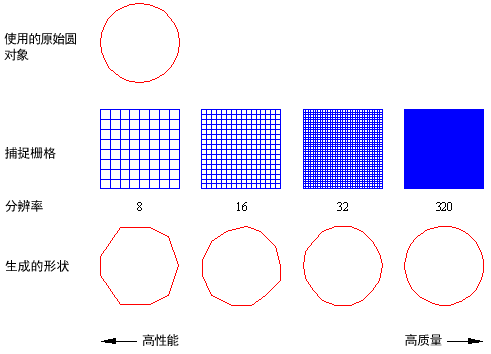

较大分辨率值将创建更准确地表达选定几何体的形状。但是，较大分辨率值往往会创建包含更多坐标数据的形状，并在重生成期间给 AutoCAD 带来较大的处理负担。反之，较小的分辨率值会创建精度较低的形状，但 AutoCAD 能够更快速地处理它们。您可以试验不同的分辨率值以找到最适合需求的性能和精度之间的平衡。请注意，分辨率值将舍入为最接近的因子 8，但不能超过 32,767。以下图形显示分辨率因子如何影响生成的形状的外观：

命令：MKSHAPE

选择“.SHP”文件: <drawing.shp>: 输入要保存形状的形文件名

输入形状名称: 指定形状名称

输入分辨率 <124>: 输入分辨率值的数值

插入基点: 指定点

选择对象: 选择直线、多段线、圆弧、圆和/或椭圆对象（用于定义目的，选定的对象将被视为属于一个连续线型）

样例

创建开关形状。

在指定文件名和形状名称之后，选择形状的插入点：

接下来，选择要用于定义形状的对象：
