浮动视口（.NET）

您无法从图纸空间编辑模型。若要访问 Viewport 对象中的模型，请使用 Editor 对象的和 member 方法从 Paper 空间切换到 Model 空间。因此，您可以在使用模型的同时保持整体布局可见。在视口对象中，编辑和视图更改功能与对象中几乎相同。SwitchToModelSpaceSwitchToPaperSpaceViewportTableRecord

但是，您可以更好地控制各个视图。例如，您可以冻结或解冻某些视口中的图层，而不会影响其他视口。您可以打开或关闭视口中几何图形的显示。您还可以在视口之间对齐视图，并相对于整体布局缩放视图。

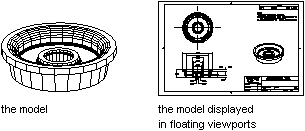

下图显示了如何在图纸空间中显示模型的不同视图。每个 Paper 空间图像都表示一个具有不同视图的 Viewport 对象。在一个视图中，维度的图层被冻结。请注意，在“图纸”空间中绘制的标题栏、边框和注释不会显示在“模型”空间视图中。此外，包含视口边框的图层已被冻结。

在 Viewport 对象中工作时，可以在 Model 或 Paper 空间中。您可以通过检查 TILEMODE 和 CVPORT 系统变量的当前值来确定您是否在模型空间中工作。下表根据 TILEMODE 和 CVPORT 的当前值细分了您正在使用的空间和布局。为 0，CVPORT 不是 2，则您在图纸空间中工作，如果 TILEMODE 为 0，CVPORT 为 2，则您在模型空间中工作。如果 TILEMODE 为 1，则表示您正在模型布局的模型空间中工作。

当前空间
平铺模式	CVPORT的	地位
0	不等于 2	“模型”以外的布局处于活动状态，并且您正在图纸空间中工作。
0	2	“模型”以外的布局处于活动状态，并且您正在浮动视口中工作。
1	任何值	模型布局处于活动状态。

注意：在布局上切换到“模型空间打开”之前，布局上至少一个 Viewport 对象的属性应设置为。OnTRUE

当您位于图纸空间中时，AutoCAD 会在图形区域的左下角显示图纸空间用户坐标系（UCS）图标。十字准线表示可以编辑图纸空间布局区域（而不是视口中的视图）。

在模型和图纸空间之间切换

此示例说明如何在模型和图纸空间之间切换。

VB.NET

Imports Autodesk.AutoCAD.Runtime
Imports Autodesk.AutoCAD.ApplicationServices
Imports Autodesk.AutoCAD.DatabaseServices

<CommandMethod("ToggleSpace")> _
Public Sub ToggleSpace()
  '' Get the current document
  Dim acDoc As Document = Application.DocumentManager.MdiActiveDocument

  '' Get the current values of CVPORT and TILEMODE
  Dim nCvports As Integer = Application.GetSystemVariable("CVPORT")
  Dim nTilemode As Integer = Application.GetSystemVariable("TILEMODE")

  '' Check to see if the Model layout is active, TILEMODE is 1 when
  '' the Model layout is active
  If nTilemode = 0 Then
      '' Check to see if Model space is active in a viewport,
      '' CVPORT is 2 if Model space is active
      If nCvports = 2 Then
          acDoc.Editor.SwitchToPaperSpace()
      Else
          acDoc.Editor.SwitchToModelSpace()
      End If
  Else
      '' Switch to the previous Paper space layout
      Application.SetSystemVariable("TILEMODE", 0)
  End If
End Sub

C#

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;

[CommandMethod("ToggleSpace")]
public static void ToggleSpace()
{
  // Get the current document
  Document acDoc = Application.DocumentManager.MdiActiveDocument;

  // Get the current values of CVPORT and TILEMODE
  object oCvports = Application.GetSystemVariable("CVPORT");
  object oTilemode = Application.GetSystemVariable("TILEMODE");

  // Check to see if the Model layout is active, TILEMODE is 1 when
  // the Model layout is active
  if (System.Convert.ToInt16(oTilemode) == 0)
  {
      // Check to see if Model space is active in a viewport,
      // CVPORT is 2 if Model space is active
      if (System.Convert.ToInt16(oCvports) == 2)
      {
          acDoc.Editor.SwitchToPaperSpace();
      }
      else
      {
          acDoc.Editor.SwitchToModelSpace();
      }
  }
  else
  {
      // Switch to the previous Paper space layout
      Application.SetSystemVariable("TILEMODE", 0);
  }
}

VBA/ActiveX 代码参考

Public Sub ToggleSpace()
    ' Check to see if the Model layout is active
    If ThisDrawing.ActiveLayout.Name <> "Model" Then
        ' Check to see if Model space is active
        If ThisDrawing.MSpace = True Then
            ThisDrawing.MSpace = False
        Else
            ThisDrawing.MSpace = True
        End If
    Else
        ' Switch to the previous Paper space layout
        ThisDrawing.ActiveSpace = acPaperSpace
    End If
End Sub
